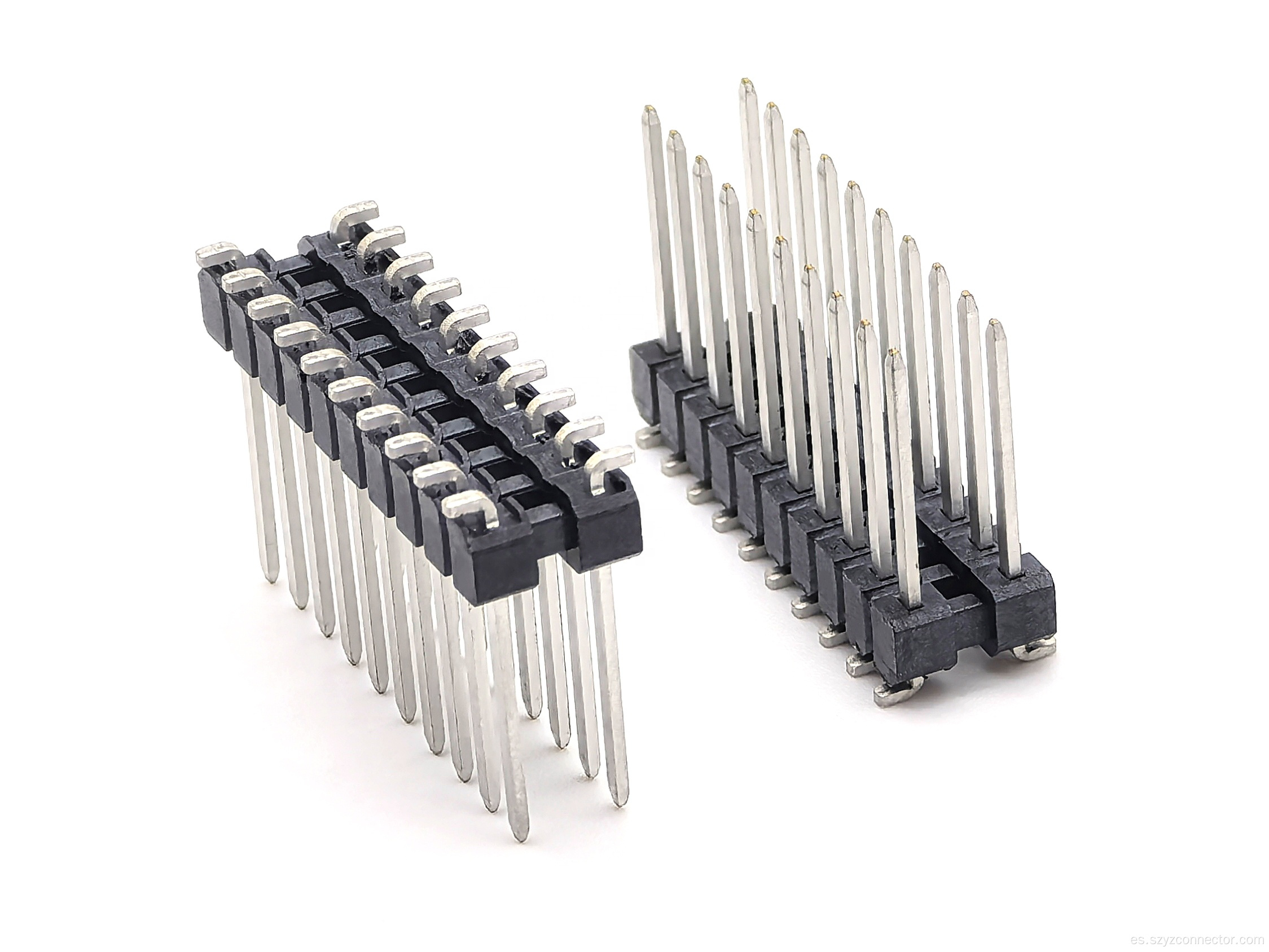

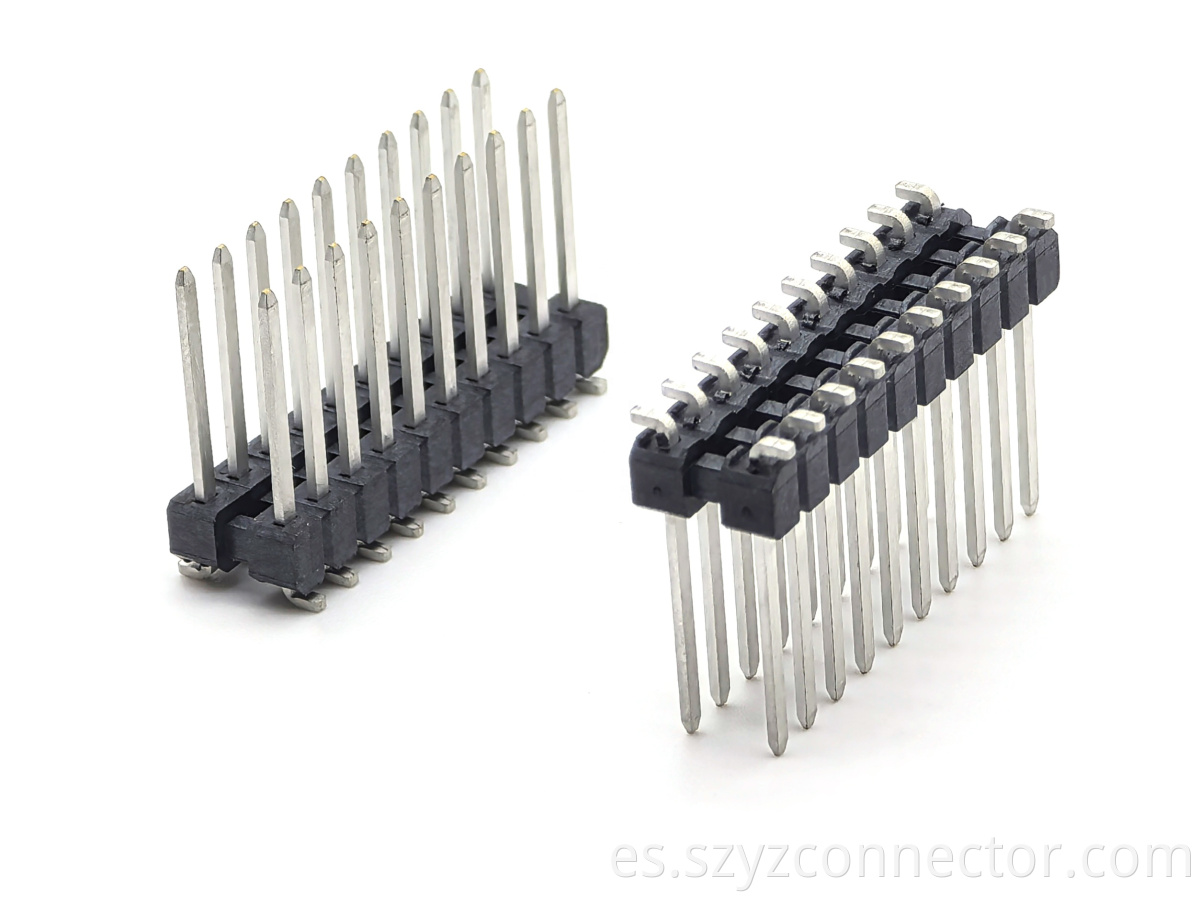

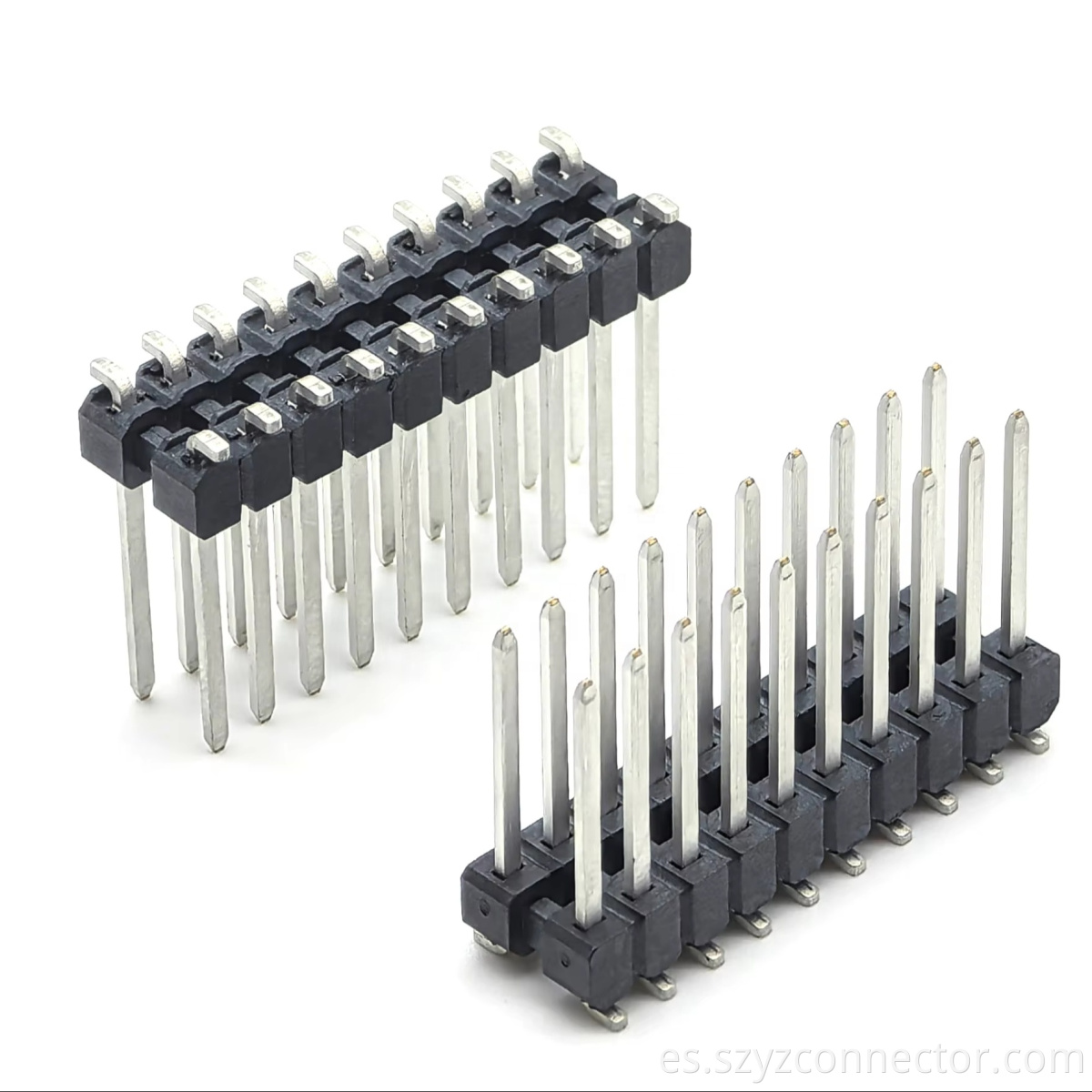

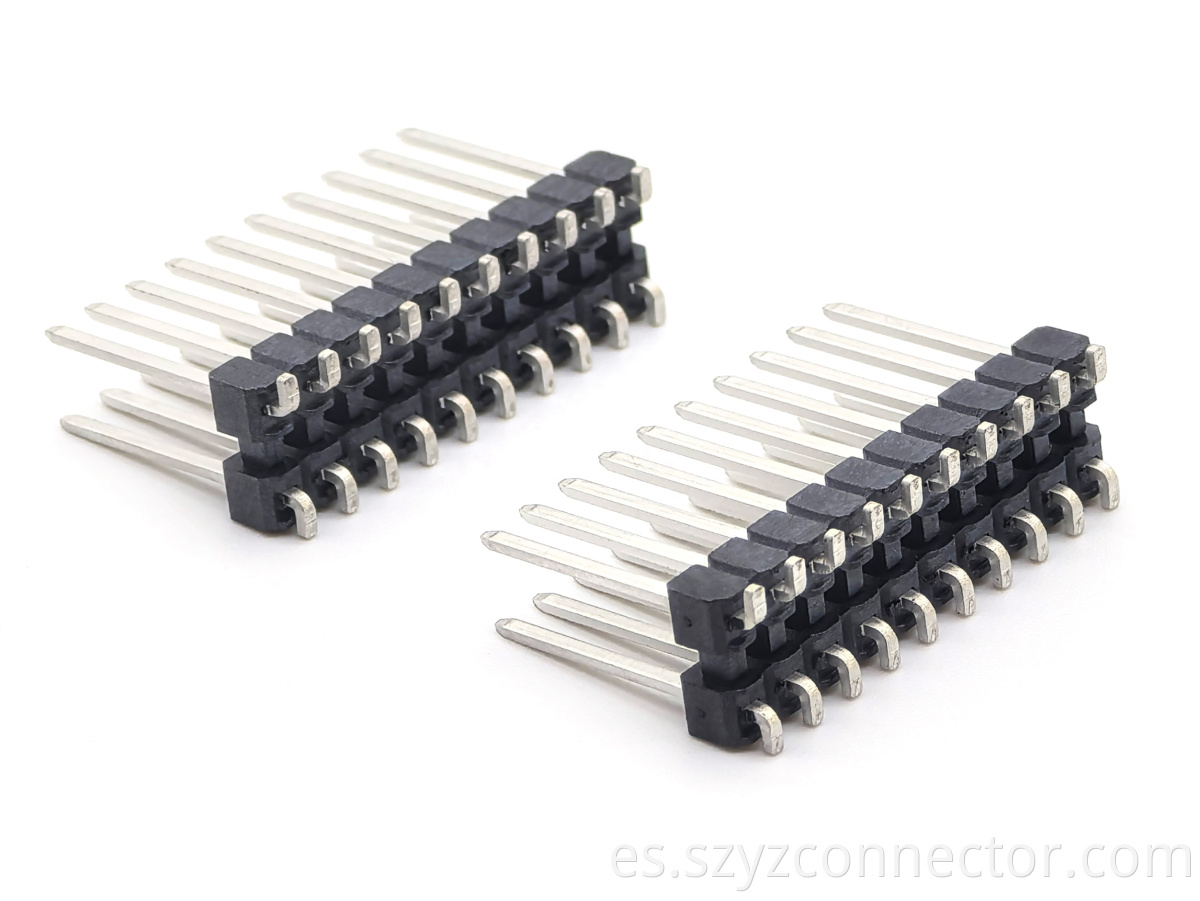

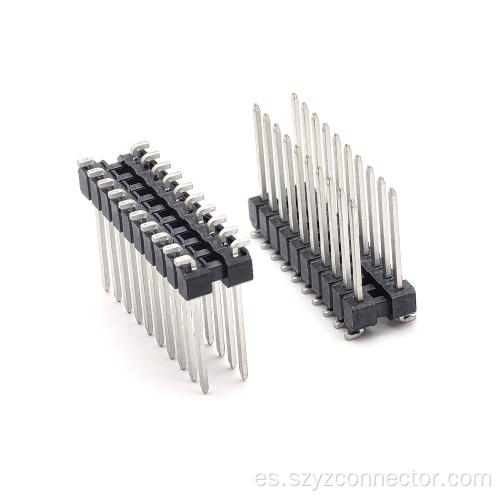

Conector de cabezal de clavija de 3,5 mm SMT de doble fila

YZTECH presenta una solución de interconexión de alta potencia con su conector macho SMT de fila doble con paso de 3,5 mm, diseñado para aplicaciones que exigen una capacidad superior de transporte de corriente y estabilidad a nivel de placa. Este conector macho de 10 pines por fila utiliza un paso generoso para garantizar un aislamiento de voltaje seguro y un rendimiento confiable bajo altas cargas eléctricas, soportando hasta 7 A de corriente y 500 V de voltaje. Su diseño con tecnología de montaje en superficie de montaje vertical proporciona una huella mecánica robusta en la PCB, ofreciendo una mayor estabilidad contra la flexión y vibración de la placa en comparación con los cabezales de orificio pasante convencionales, lo que lo hace ideal para fuentes de alimentación, accionamientos industriales y sistemas automotrices.

La construcción del conector está optimizada para brindar resistencia en entornos exigentes. Las clavijas de contacto están fabricadas de latón sólido con un estañado duradero, lo que brinda una excelente conductividad y una fuerte integridad de la junta de soldadura durante los procesos de reflujo. El aislador está moldeado a partir de polímero de cristal líquido, un material elegido por su excepcional resistencia térmica, alta estabilidad dimensional y propiedades retardantes de llama. Esta sinergia de materiales garantiza que el cabezal mantenga su estructura y integridad eléctrica en un amplio rango de temperaturas de funcionamiento de -40 °C a +105 °C y soporta temperaturas de soldadura máximas de 260 °C durante 10 segundos.

Empaquetado en tubos seguros para proteger los pasadores SMT y garantizar la alineación, este cabezal de pasador de 3,5 mm está diseñado para un manejo eficiente en procesos de ensamblaje tanto automatizados como manuales. Su configuración de doble fila y su clasificación de alta potencia lo convierten en un componente crítico para crear buses de distribución de energía, interfaces de controlador de motor y puntos de conexión confiables en sistemas de energía renovable.
