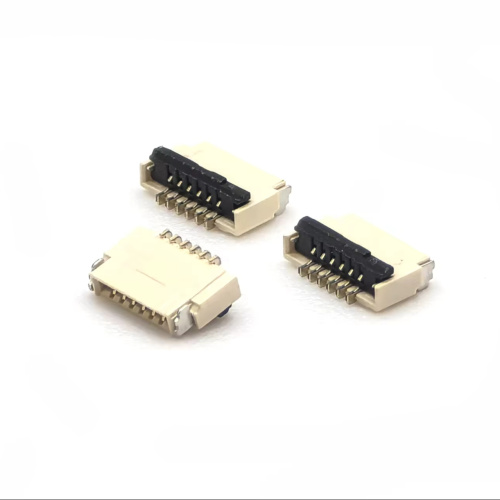

Conectores FPC: los nervios flexibles de la electrónica: ventajas y desventajas completamente exploradas

Ventajas principales:

yo  Diseño ultradelgado: los perfiles por debajo de 50 μm permiten la integración en espacios reducidos, como bisagras plegables para teléfonos, y admiten configuraciones de paso fino de 0,2 a 0,3 mm.

yo  Flexibilidad de enrutamiento 3D: la construcción flexible y plegable navega por geometrías complejas de dispositivos, absorbiendo la tensión mecánica de la vibración y la expansión térmica.

yo  Montaje simplificado: los mecanismos ZIF/LIF permiten conexiones sin herramientas, lo que reduce los costos de fabricación y mantenimiento de estas soluciones de conectores electrónicos.

yo  Integridad de la señal: los contactos chapados en oro garantizan una baja resistencia estable para interfaces de alta velocidad como MIPI-DSI y LVDS

Limitaciones clave:

yo  Sensibilidad mecánica: Susceptible a la fatiga por flexión repetida; requiere un control estricto del radio de curvatura ( ≥ 1,5 mm estático, ≥ 5 mm dinámico)

yo  Restricciones actuales: normalmente limitado a ≤ 3 A, no apto para aplicaciones de alta potencia sin cableado complementario.

yo  Factores de costo: Los materiales de primera calidad y la fabricación de precisión hacen que los productos de conectores FPC sean más costosos que las alternativas FFC

yo  Durabilidad ambiental: Requiere protección adicional en condiciones difíciles en comparación con las soluciones de conectores de cabecera resistentes

La aplicación óptima de la tecnología de conectores FPC requiere una cuidadosa adaptación de escenarios : sobresalir en diseños compactos de alta frecuencia y al mismo tiempo ceder terreno al cableado tradicional donde las demandas de energía o la durabilidad extrema tienen prioridad.
