Conector de cabezal de clavija de paso de 1,27 mm 2 * 5P

Conector de cabezal de clavija de paso de 1,27 mm 2 * 5P

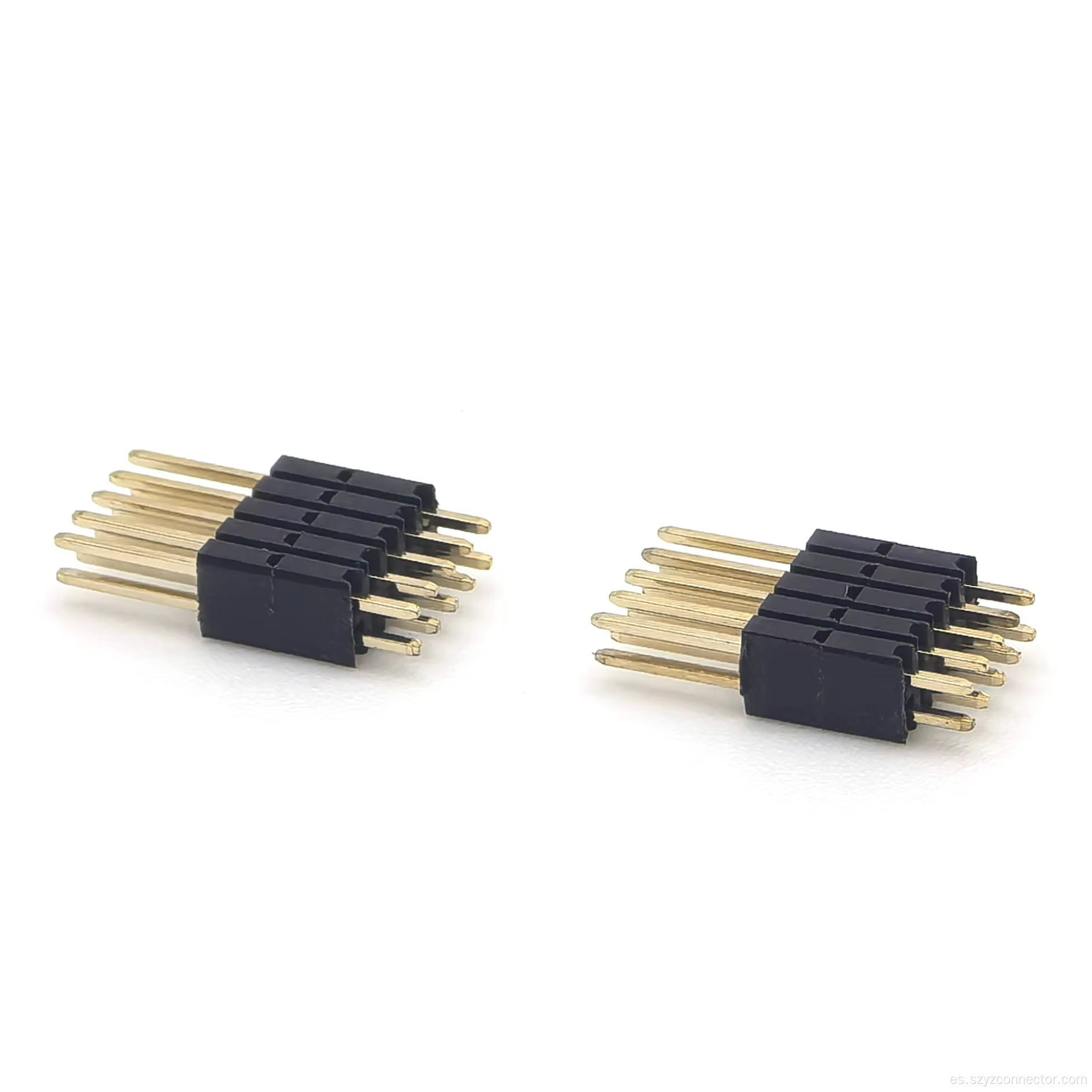

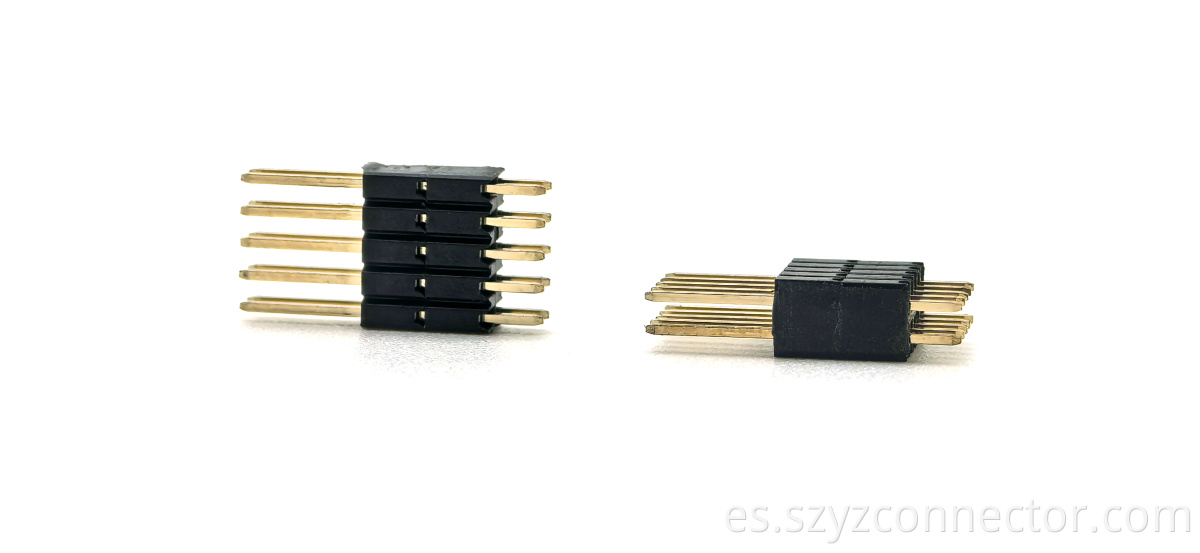

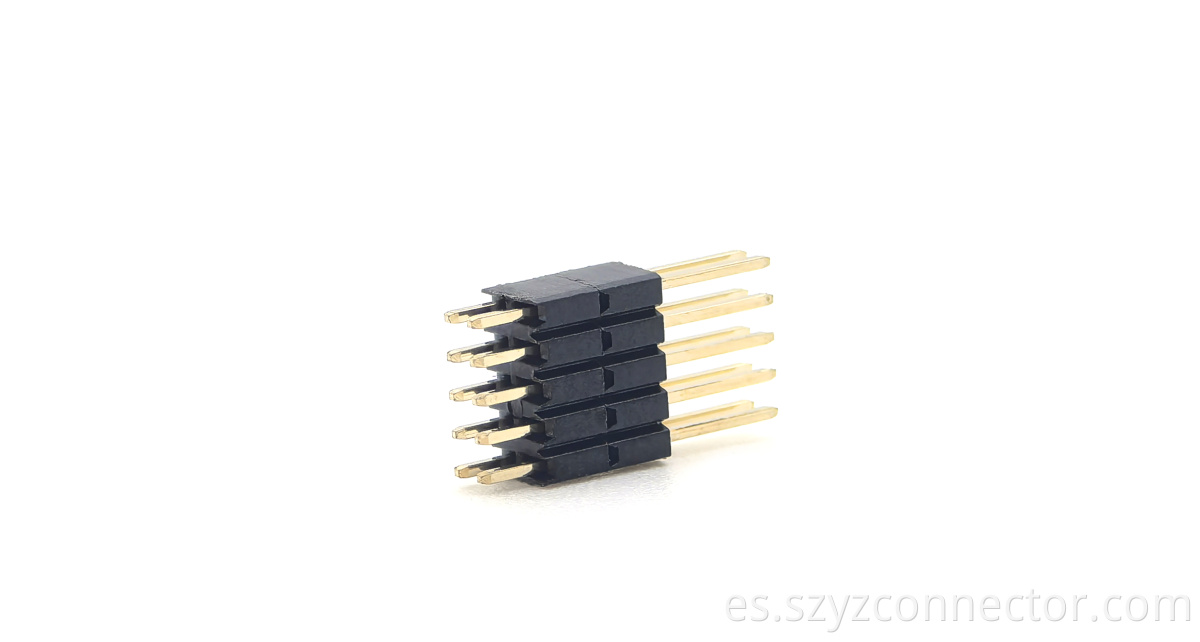

Diseñado para una interconexión de PCB de precisión, el conector de cabezal de clavija de paso de 1,27 mm YZTECH 2*5P presenta un diseño compacto de paso de 1,27 mm con una configuración de 2*5P. Diseñado como un conector tipo DIN rectangular macho, ofrece una transmisión de señal confiable en ensamblajes electrónicos con espacio limitado. El aislador tiene una altura de 5,0 mm, lo que lo hace adecuado para aplicaciones donde el montaje de perfil bajo es esencial. Este modelo admite una corriente nominal de 2 A y resiste hasta a 300 V, lo que garantiza un rendimiento estable en control industrial, dispositivos de comunicación y sistemas de automatización. Su instalación directa simplifica los procesos de soldadura automatizados. Puede encontrar el conector de clavija de 1,27 mm de 10 pines en el conector de clavija de 1,27 mm del catálogo.

Fabricado con contactos de latón con un baño de oro de alta confiabilidad, este conector macho de 5,0 mm y 1,27 mm de alto garantiza una baja resistencia de contacto y una excelente protección contra la corrosión, incluso bajo ciclos de acoplamiento frecuentes. La carcasa está moldeada con PA6T, un nailon de alta temperatura que mantiene la estabilidad dimensional en un amplio rango operativo de -45 ℃ a +105 ℃. Con una temperatura de soldadura máxima de 260 °C durante hasta 10 segundos, el componente soporta procesos de reflujo sin plomo. Las clasificaciones eléctricas incluyen 300 V CA/CC y 2 A por contacto, lo que lo hace adecuado para diseños de PCB densos.

La disposición de doble fila duplica la densidad de E/S en comparación con las versiones de una sola fila, mientras que el paso fino de 1,27 mm permite a los diseñadores reducir el espacio de la placa sin sacrificar el número de conexiones. Cada fila doble recta de cabezal de clavija de 1,27 mm está espaciada con precisión para cumplir con los estándares mecánicos DIN, lo que garantiza una fuerza de inserción repetible y una retención de contacto a largo plazo. Suministrado en un embalaje de bolsa y caja para evitar daños electrostáticos y deformación de los pasadores durante el almacenamiento y el envío, el cabezal de pasadores YZTECH está listo para líneas automatizadas de recogida y colocación.
