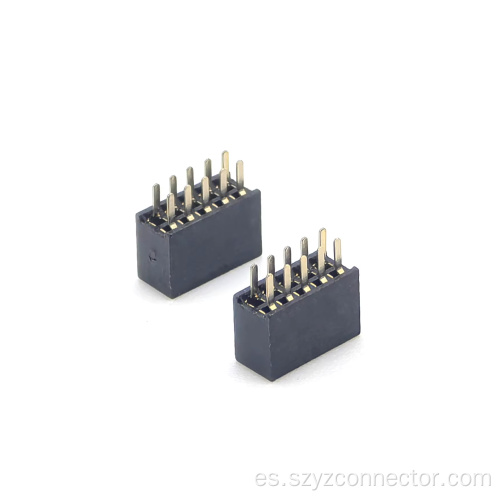

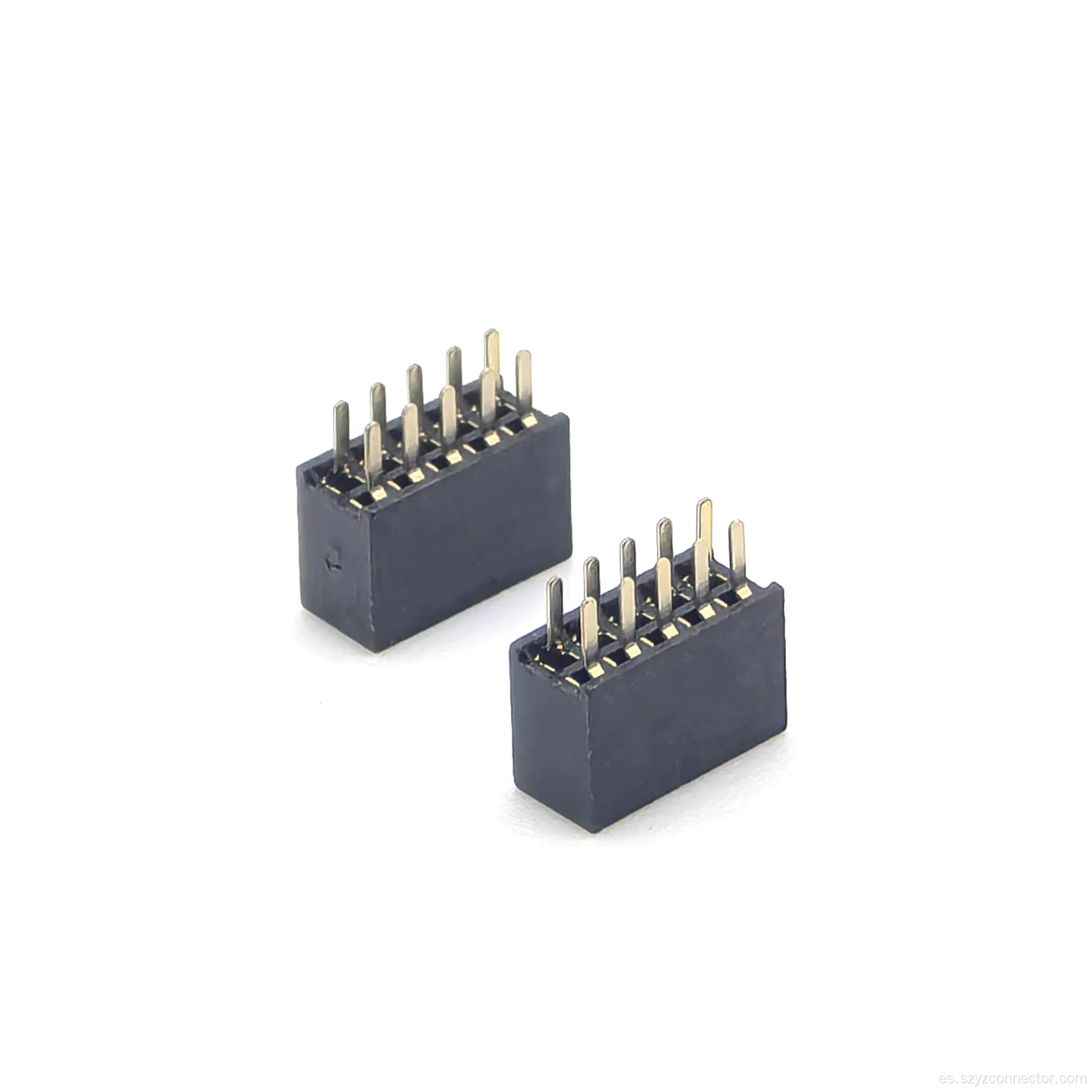

Conector hembra de 1,27 mm de doble fila recto 10P

El conector macho hembra de paso de 1,27 mm YZTECH ofrece una solución de interfaz placa a placa compacta y resistente diseñada para ensamblajes electrónicos modernos con espacio limitado. Cada unidad se suministra en un embalaje tubular seguido de una caja protectora de cartón, lo que garantiza un tránsito seguro y compatibilidad con equipos automatizados de recogida y colocación comúnmente empleados en la fabricación de productos electrónicos de gran volumen. Este enfoque de embalaje minimiza el riesgo de daños estáticos y la mezcla de piezas durante la manipulación de materiales y la gestión de inventario. Puede encontrarlo en el conector hembra de 1,27 mm del catálogo.

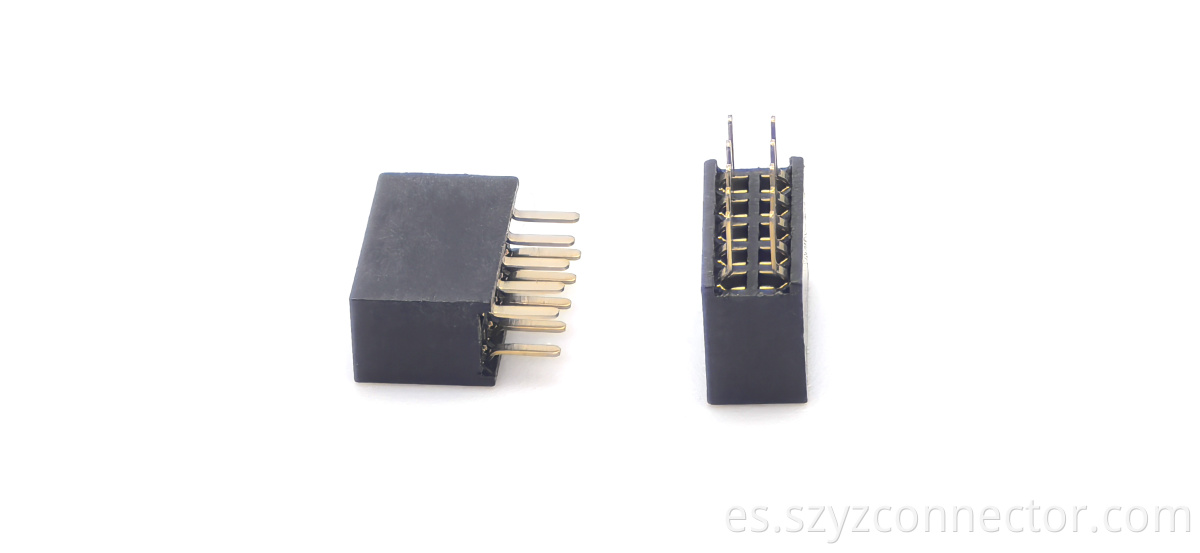

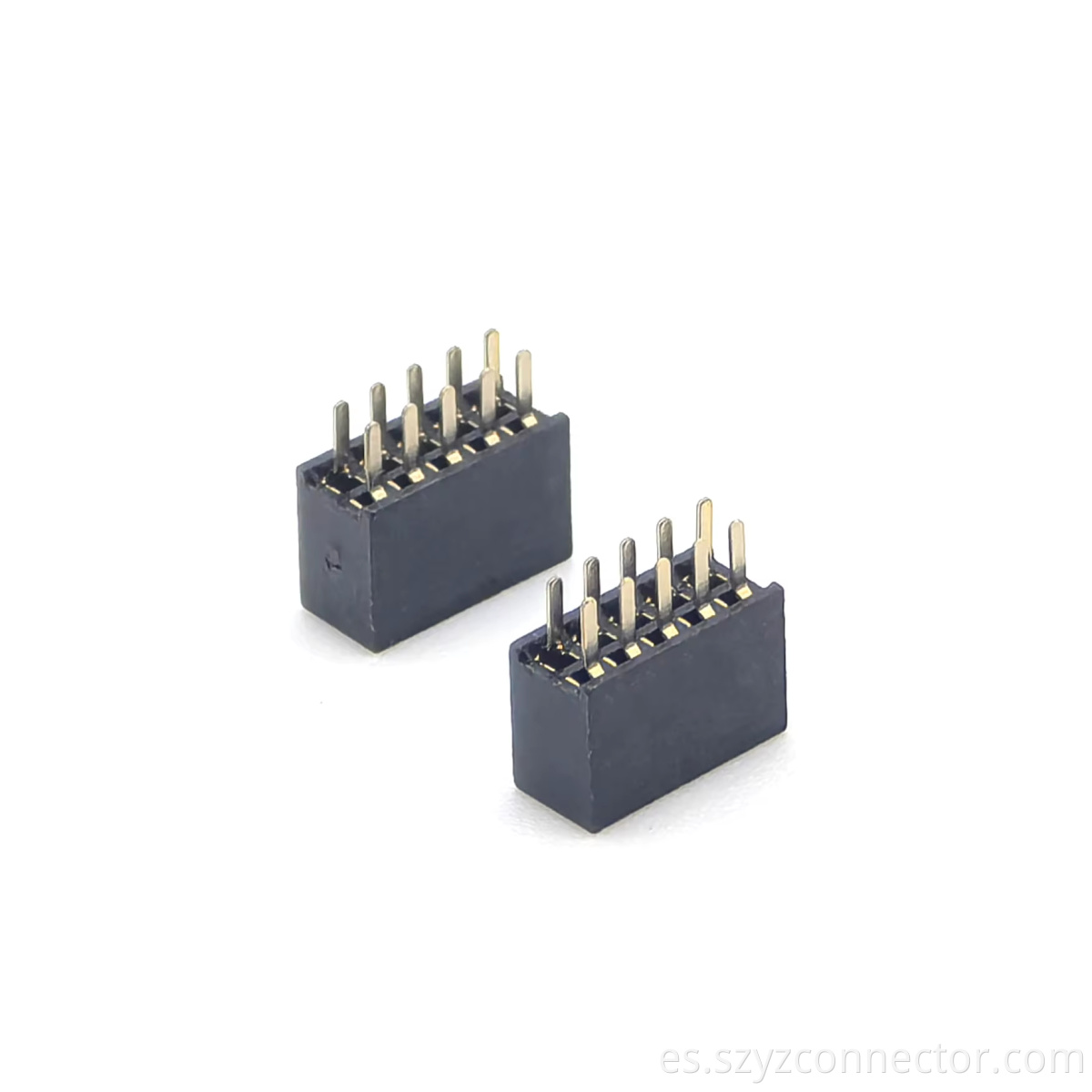

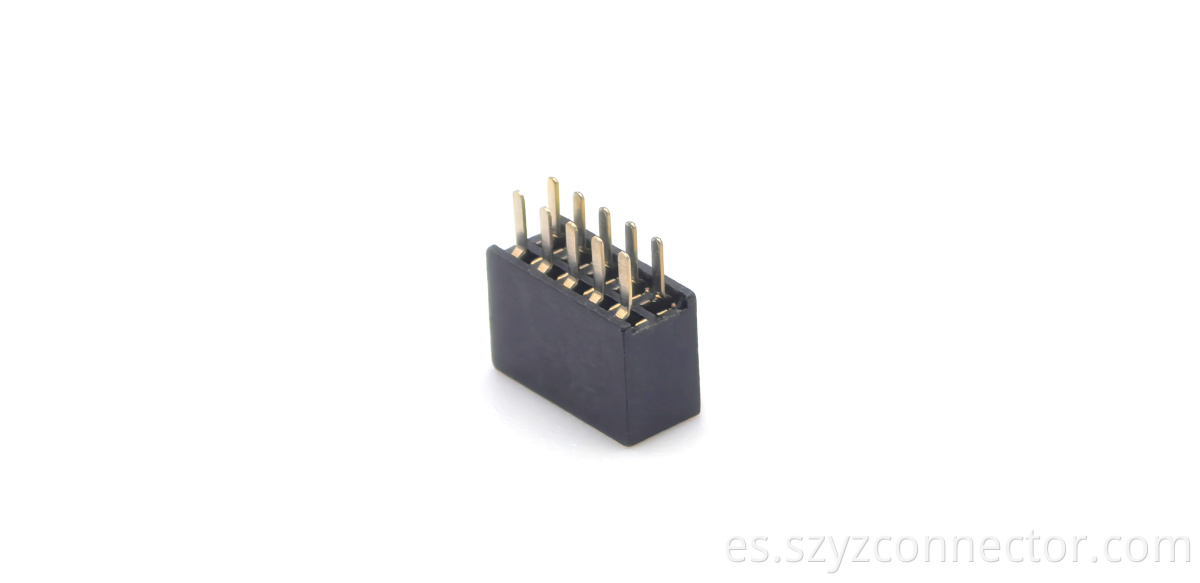

Diseñado de acuerdo con los estándares de interconexión DIN, este receptáculo hembra recto presenta una configuración de doble fila con 5 pines por fila alojados dentro de un aislador rectangular de bajo perfil que mide solo 4,3 mm de altura y 3,0 mm de ancho. La estructura de contacto tipo U garantiza un acoplamiento seguro con los correspondientes cabezales de pines macho, lo que lo hace particularmente adecuado para diseños de PCB de alta densidad donde el espacio de la placa es escaso. Con un rango de temperatura de funcionamiento que abarca desde -45 ° C a +105 ° C, este componente electrónico funciona de manera confiable en diversas condiciones ambientales que se encuentran en los sistemas de control industrial. La corriente nominal de 3 A por contacto admite aplicaciones de transmisión de señal y distribución de baja potencia, mientras que el voltaje nominal máximo de 1000 V proporciona un amplio margen para diseños que requieren un aislamiento eléctrico robusto. El conector electrónico admite operaciones de soldadura manual o por ola a través de orificios con una temperatura de soldadura máxima de 220 ° C durante hasta 10 segundos, lo que se adapta a flujos de trabajo de ensamblaje de PCB estándar sin riesgo de deformación del aislador o desalineación de contactos. La configuración de montaje recto simplifica el diseño de PCB y la automatización de la inserción, mientras que la forma del cuerpo rectangular permite una alineación visual sencilla durante el ensamblaje manual o la colocación de la máquina.
